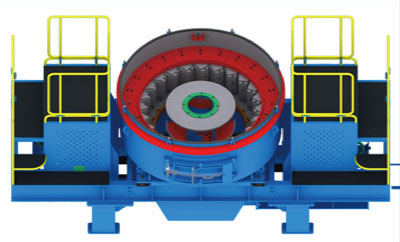

第三代制砂机

第三代制砂机

第三代制砂机简介:

第三代制砂机又称高效细碎机、冲击式破碎机。特别适用于软或中硬和极硬物料的破碎,VSI被广泛应用于各种矿石、水泥、耐火材料、铝凡土熟料、金刚砂、玻璃原料、机制建石料、金矿渣、碳化硅、美砂等高硬、特硬及耐磨蚀性物料。比传统细碎机节能50%,是目前的新型制砂机设备

适用物料
第三代制砂机
方解石
第三代制砂机
浮石
第三代制砂机
大理石
第三代制砂机
河卵石
第三代制砂机
褐煤
第三代制砂机
白云石
第三代制砂机
大理石
第三代制砂机
花岗岩

第三代制砂机的组成机构:

主要由进料斗、分料器、涡动破碎腔、叶轮、主轴、底座、传动装置、支架、润滑系统等九大部件组成。

第三代制砂机适用范围:

1、 河卵石、山石(石灰石、花岗岩、玄武岩、辉绿岩、安山岩等)、矿石尾矿、石屑的人工制砂。

2、建筑骨料、公路路面料、垫层料、沥青混凝土和水泥混凝土骨料的生产。

3、工程领域的水利水电、高等级公路、高速公路、高速铁路、客运专线、桥梁、机场跑道、市政工程、高层建筑的机制砂生产和石料整形。

4、矿业领域的磨矿前段细碎工艺,建材、冶金、化工、矿山、耐火材料、水泥、磨料等行业的物料破碎。

5、高磨蚀性和二次解体破碎,火电、冶金行业的除硫,钢渣、建筑垃圾破碎等环保项目。

第三代制砂机设备优势:

  产量高
破碎效率高,具有细碎、粗磨功能。处理量、产量可达50-500t/h,与同等功率下的传统设备相比,产量提高了30%而且稳定。
  安装简易
结构简单,安装、维修方便,安装方式多样,可移动式安装,运行成本低。
  产品粒型优异
产品粒型优异,呈立方体,针片状含量较低,适宜骨料整形、人工制砂及高等级公路规格石制取;并且通过非破碎物料能力强,受物料水份含量影响小,含水份可达8%。
  噪音低、污染少
工作噪音低于75分贝(db级),粉尘污染少;另外,设备堆积密度大,铁污染极小。
  减少停机时间
液压装置、易于维护—液压开盖装置,使破碎腔内部件检修拆换方便快捷,缩短了停机时间,省时省力。
  自动化高、安全可靠
自动检测、安全可靠—设置过振动显示与报警装置,如果设备发生不良运转,可发出警告,使设备停止工作,达到保护机器的目的。

第三代制砂机工作原理:



第三代制砂机

 物料由机器上部垂直落入高速旋转的叶轮内,在高速离心力的作用下,与另一部分以伞状形式分流在叶轮四周的物料产生高速撞击与粉碎,物料在互相撞击后,又会在叶轮和机壳之间以物料形成涡流多次的互相撞击、摩擦而粉碎,从下部直通排出,形成闭路多次循环,由筛分设备控制达到所要求的成品粒度。

第三代制砂机的参数:

型号 叶轮转速(r/min) 最大进料边长(mm) 通过量(t/h)(全中心入料/中心加瀑布入料) 电机功率(kw) 外形尺寸(mm) 主机重量(不含电机)(kg)
VC726L 1881-2499 35 60-102 90-176 110 3600*1969*2200 ≤7055
VC726M 70-126 108-211 132
VC726H 96-150 124-255 160
VC730L 1630-2166 40 109-153 145-260 180 4600*2150*2480 ≤10000
VC730M 135-200 175-340 220
VC730H 160-243 211-410 264
VC733L 1455-1934 55 165-248 215-415 264 5500*2563*3178 ≤14020
VC733M 192-286 285-532 320
VC733H 238-350 325-585 400
VC743L 1132-1504 60 230-346 309-577 400 5850*2740*3031 ≤21040
VC743M 246-373 335-630 440
VC743H 281-405 366-683 500
相关案例
  • 时产400吨河卵石制砂生产线

    地点:四川
    产量:2*200t/h
    设备配置:SMH系列液压圆锥式制砂机、VSI制砂机、PE系列颚式制砂机、YK系列圆振动筛和ZSW系列给料机。

  • 时产200吨鹅卵石制砂生产线

    地点:湖南
    产量:200t/h
    设备配置:液压圆锥式制砂机、VSI制砂机、颚式制砂机、圆振动筛和给料机

  • 时产200吨玄武岩制砂生产线

    地点:喀麦隆
    产量:180-200t/h
    设备配置:振动给料机、颚式制砂机、液压圆锥式制砂机和圆振动筛
