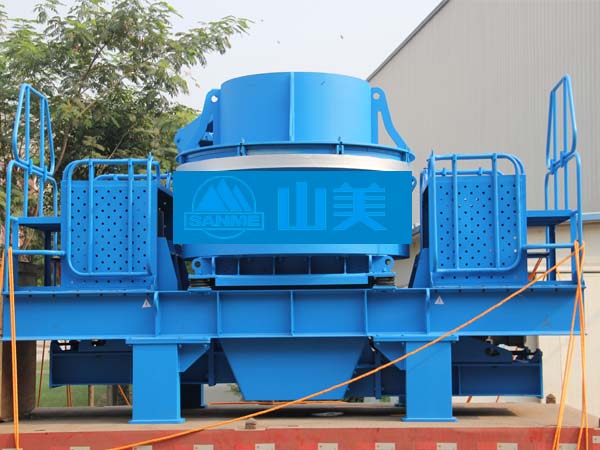

高效制砂机

高效制砂机

进料粒度  ≤ 100mm  生产能力  102-800t/h
适用范围  工程领域的水利水电、高等级公路、高速公路和铁路、客运专线、桥梁、机场跑道、市政工程、高层建筑的机制砂生产和石料整形;矿业领域的磨矿前段细碎工艺,建材、冶金、化工、矿山、耐火材料、水泥、磨料等行业的物料破碎。

产品简介:

高效制砂机英文名:High sand making machine。高效制砂机是目前比较不错的一种制砂机,主要先进是指,其各项配件都是通过引进国外技术进行加工制造的,其优点多多,综合了锤式,反击式制砂机的长处,然后研究出来的,在公路,铁路,桥梁等各行各业都有了更好的应用。

适用物料
高效制砂机
方解石
高效制砂机
浮石
高效制砂机
大理石
高效制砂机
河卵石
高效制砂机
褐煤
高效制砂机
白云石
高效制砂机
大理石
高效制砂机
花岗岩

高效制砂机用途:

高效制砂机经过努力的研发目前在许多地方都可以使用,比如说公路,铁路,桥梁,等各大建筑都有高效制砂机的身影,并且该设备目前没有人能够研制出比这更好的,希望我们大家使用好高效制砂机,其性能在各种矿石细碎设备中起着重要的作用。更加高效制砂机的性能,我们能够做更好的事情,高效制砂机设备可广泛应用于金属和非金属矿石、建筑材料、人工造砂以及各种冶金矿渣的破碎与整形。本机适用于莫氏硬度小于9级的脆性物料,不适用于粘性物料以及含泥土较多的石料。

高效制砂机设备优势:

  • 专利圆叶轮
    深腔结构,允许更高通过量;特殊刀头结构,提高了合金使用率,延长维修周期。
  • ROR与ROA完美互换
    石打石腔易损件成本低,出料粒形好且均匀,适用与所有类型石料,特别是高磨蚀性物料;石打铁腔,破碎比大,成砂率高,适用于中等磨蚀性物料。独特破碎腔体结构,能完美实现"石打石腔-ROR"与"石打铁腔-ROA"的快速互换。
  • 稀油润滑转子
    相比传统脂润滑转子转速范围更大,能更好满足各种不同特性物料的破碎需求;专利密封结构,无需更换油封等易损件,真正免维护。
  • 快速可拆卸平台设计
    独特的平台结构,不影响道路运输。既能方便观察进料、维护设备,又能很好保护电动机免受风吹雨淋。
  • 高自动化程度
    自动化程度更高,正常维护更加方便;多种保护措施降低故障停机时间,使用寿命更长。
  • 完美粒形
    基于高速撞击破碎机理,产品粒形优异,呈立方体,且针片状含量低;因此,特别适用于骨料整形及人工制砂,比如高速公路用骨料的生产加工。
  • 瀑布给料技术
    专利给料调节装置,能精确控制中心入料与瀑布料的比例。瀑布给料技术,既能提高能量利用率,增加产量,又能通过瀑布给料调节产品粒形及控制产品含粉量。
  • 高品质,可靠性更高
    全系标配西门子合资品牌专用电机;主轴承可选SKF、FAG、TWB、ZWZ等国内外品牌;润滑站、耐磨件等关键零部件均采用国内外品牌产品。

 高效制砂机

高效制砂机工作原理:

 矿石由进料口给入,并沿筛板向下滑动,筛上矿石在落下过程中即被高速旋转转子上的硬质合金锤头所击碎,并以很高的速度沿切线方向飞向第一块腔内衬板,衬板又将矿石击回再与转子后面甩出的其他矿石相互碰撞,使矿石继续受到破碎,物料进入第一破碎腔与转子上的板锤撞击破碎,然后进入第二破碎腔进行继续的粉碎,物料在破碎腔中的破碎不但形成了物料的破碎,同时也完成了物料的腔内整形,直至颗粒变成所需要的大小,最后成形的沙子从出料口排出。

高效制砂机用途范围:

高效制砂机是在多年研制、开发、生产矿山机械的基础上,吸取国内外同类产品的技术开发的新一代节能、高效破碎机,其性能在各种矿石细碎设备中起着重要的作用。高效制砂机设备可广泛应用于金属和非金属矿石、建筑材料、人工造砂以及各种冶金矿渣的破碎与整形。本机适用于莫氏硬度小于9级的脆性物料,不适用于粘性物料以及含泥土较多的石料。

高效制砂机特点:

1、独特柳铆技术,增加机体的强度和韧性,有效降低机器共振。
2、液压维修起臂,大大降低维修成本。
3、多种破碎方式,满足不同物料破碎需要。
4、采用进口轴承,保证机器稳定运转。
5、双油泵设计,正常使用时只有一台油泵工作,只有在压力、流量达不到设定值时,第二台才工作,或第一台油泵出故障时,第二台自动开启,以保证主机正常运行。
6、轴承位恒温,只要电柜有电,油温就保证在15℃以上,油温高于50℃时,外接供水系统(用户自备)自动工作,直至降到低于50℃,如果油温连续15分钟高于70℃,就要给主机发出一个停机信号。油泵自动循环:主机、油泵停机后,如果油温低于15℃时,加热器自动加热,同时油泵自动工作5分钟,以保证轴承筒里的温度和油箱里的油温相近,防止冬季上冻。
7、全新叶轮设计,优化物料流向,同等动力下比老型设备产量高30%。
高效制砂机

技术维护:

1、定期停机打开观察门观察制砂机 内部磨损情况,中心入料管、锥帽、叶轮上、下流道衬板、圆周护板、耐磨块的磨损程度,磨损后应及时更换或修补,更换耐磨块时应同时更换,保证耐磨块重量相同。严禁破碎机工作过程中打开观察门观察内部工作情况 ,以免发生危险。发现叶轮体磨损及时更换找制造厂家修补。
特别注意,未经制造厂家同意,严禁私自自制叶轮,否则后果自负。
2、制砂机 采用美孚车用润滑脂特级或3#锂基脂,每工作400小时加入适量润滑脂,工作2000小时打开主轴总成对轴承进行清洗,一般工作7200小时,更换新轴承。主轴总成上端轴承为游动端,下端轴承为固定端,装配后用手扳动皮带轮应转动灵活。
3、传动三角胶带拉紧力大小应调整适当,以保证三角胶带受力均匀,双电机驱动时,两侧三角胶带应进行分组选配,便其每组长度尽可能一致。应调整使两电机电流差值不超过15A。
4、在制砂机 运行中,因该设备属高速设备,应特别注意安全生产。有关人员应远离设备,若需上机修理应在停机后进行。

启动顺序:

1、排料→高效制砂机→给料
2、高效制砂机必须空载启动,待高效制砂机运转正常后方可给料。
3、停机顺序与开机相反。

高效制砂机技术参数:

型号 叶轮转速(r/min) 最大进料边长(mm) 通过量(t/h)(全中心入料/中心加瀑布入料) 电机功率(kw) 外形尺寸(mm) 主机重量(不含电机)(kg)
VC726L 1881-2499 35 60-102 90-176 110 3600*1969*2200 ≤7055
VC726M 70-126 108-211 132
VC726H 96-150 124-255 160
VC730L 1630-2166 40 109-153 145-260 180 4600*2150*2480 ≤10000
VC730M 135-200 175-340 220
VC730H 160-243 211-410 264
VC733L 1455-1934 55 165-248 215-415 264 5500*2563*3178 ≤14020
VC733M 192-286 285-532 320
VC733H 238-350 325-585 400
VC743L 1132-1504 60 230-346 309-577 400 5850*2740*3031 ≤21040
VC743M 246-373 335-630 440
VC743H 281-405 366-683 500



型号 叶轮转速(r/min) 最大进料边长(mm) 通过量(t/h)(全中心入料/中心加瀑布入料) 电机功率(kw) 外形尺寸(mm) 主机重量(不含电机)(kg)
VCU726L 1881-2499 55 86-143 108-211 110 3600*1969*2200 ≤6955
VCU726M 98-176 124-253 132
VCU726H 132-210 143-300 160
VCU730L 1630-2166 65 150-212 162-310 180 4600*2150*2482 ≤9910
VCU730M 186-280 203-408 220
VCU730H 220-340 245-480 264
VCU733L 1455-1934 80 230-338 255-497 264 5500*2563*3178 ≤13820
VCU733M 268-398 296-562 320
VCU733H 327-485 373-696 400
VCU743L 1132-1504 100 305-467 362-678 400 5850*2740*3031 ≤21240
VCU743M 335-506 379-746 440
VCU743H 375-540 439-800 500
相关案例
  • 时产200吨玄武岩制砂生产线

    地点:喀麦隆
    产量:180-200t/h
    设备配置:振动给料机、颚式制砂机、液压圆锥式制砂机和圆振动筛

  • 时产400吨河卵石制砂生产线

    地点:四川
    产量:2*200t/h
    设备配置:SMH系列液压圆锥式制砂机、VSI制砂机、PE系列颚式制砂机、YK系列圆振动筛和ZSW系列给料机。

  • 时产200吨鹅卵石制砂生产线

    地点:湖南
    产量:200t/h
    设备配置:液压圆锥式制砂机、VSI制砂机、颚式制砂机、圆振动筛和给料机
