一种两级破碎制砂设备的配套方案

为了适应制砂的需要,缓和建筑行业用砂矛盾,由华北工学院工厂与山东矿山制砂机械厂共同研究,决定运用粗碎、细碎等机械设备组成两级破碎制砂工艺,达到制砂的目的。本配套设备用于人工制砂,将岩石经过粗碎后进行二级破碎,使岩石粉碎成细小颗粒,作为建筑用砂,被破碎岩石为灰岩、松散性砂岩、卵石等,含水率均应小于1.2%。

所运用的配套设备包括:

(1)PC一800X600锤式破碎机2台

(2)SG一4400X2040滚筒式筛选机2台

(3)ZSL1500制砂机1台

(4)其它设备:如输送设备等。

配套设备简介

1.IPC一800X600型锤式破碎机

本机适用破碎各种脆性物料,如煤、盐、石膏、石灰石、灰岩、松散性砂岩、卵石等,其物料抗压强度不超过100MPa,湿度小于巧%。整机主要由上下机壳和转子等组成,转子为整机的主要工作部分,由主轴、键、锤轴、锤头及轴承座等组成,上下机壳采用焊接结构,分普通型和带锰钢衬板两种,后者使机壳强度增强,使用寿命更长。在进料口处有大梁用来阻挡过大的料块进人,保护破碎腔使之不易受到大的外界冲击而损坏。锤头采用耐磨合金材料制成,坚固耐用,增强了整机的最大易损件的使用寿命。

主要技术参数:

转子工作直径(mm):φ800

转子工作长度(mm):600

转子转速(r/min):480

电机型号:Y250M一4

功率(kw):55

电机转速(r/min):1480

进料粒度(mm)≤720X420

出料粒度(mm)≤50

产量(m³/h):15~25(松散砂岩)

机重(t):2.3

外形尺寸(mm):1170X1410X1650

1.2SG一4400X2040滚筒式筛选机

本机是将锤式破碎机粉碎后的物料进行分级,适用于筛分各类石子、砂石。

其主要技术参数为:

进口料尺寸(mm)φ700

筛选粒度(mm)≤50

筛选分级:可按用户要求分级

         (在此配套中分为2级)

电机型号Y132M1一6

功率(kw)4

生产效率(t/h)>25(松散砂岩)

整机重(t)1.5

外形尺寸(mrn)4400X2040X3250

1.3  ZSL1500制砂机

该机主要是将粗碎后的岩石粉碎成细小颗粒,制成建筑用砂,其结构主要由转子体、机壳、驱动部分组成,电机通过皮带轮带动转子体(立式)高速旋转,转子体上有数排锤头打击岩石,破碎后的岩石以高速冲击衬板及凸块,物料在反复冲击过程中破碎成细小颗粒。该机结构紧凑、体积小、节能、上料高度低、坚固耐用,为最新制砂设备。

其主要技术参数为:

转子直径(mm)φ1380

转子转速(r/min)500

电机型号Y315M2一6

功率(kw)110

电机转速(r/min)990

进料粒度(mm)<40

出料粒度(mm)<5

产量(t/h)25一45

机重(t)9.37

外形尺寸(mm)3624X1900X2103

配套说明及配套工艺流程图

为了更好地使机械设备优化配套,达到日产成砂量500t(12h)的目的,我们分别列出每个整机设备的进料、出料、产量来进行比较,使设备配套使用更加合理化。

锤式破碎机:

进料口(mm)720X420

出料口(mm)≤50

产量(t/h)20一30(以25t平均值计算)

滚筛:

进料口(mm)φ700

出料口(mm)成砂<5,约占20%

骨料(mm)5~40之间

产量(t/h)25

制砂机:

进料口(mm)<40

出料口(mm)<5

产量(t/h)45

显而易见,2台锤式破碎机加2台滚筛才能与1台制砂机进行匹配。就以2台锤式破碎机产量为50t/h,2台滚筛出成砂量用20%来计算,每小时成砂量为25X20%X2=10t,骨料为25X80%X2=40t,骨料经制砂机破碎后成砂量为40t(理论上),共计产量为50t/h,若以每日12h计算,日产量为12X50=600t,除去过程损耗量(<5%),日产量仍在550t以上,完全可以满足生产需要。

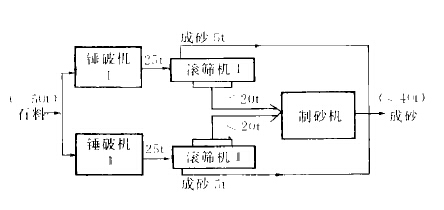

其工艺流程图如下(俯视),所标数字均以每小时计量。

一种两级破碎制砂设备的配套方案

1.双箭头可以用皮带输送设备;

2.单箭头可以用1.}-2.5m

  落差的滑料槽(钢板焊成)

图1设备配套工艺流程图

综上所述,运用两级破碎配套制砂适用于破碎灰岩、卵石、松散性砂岩等成砂原料,破碎后颗粒在5mm以下,细度模数、级数符合技术规范要求,并能满足生产需求,可作为水工建筑制砂的一种切实可行的优化组合。
